CONHEÇA MAIS SOBRE O CASE,
CPFL ENERGIA
Obra: Revitalização
Projeto: Construção de rede subterrânea
Local: Avenida Campos Sales, Campinas - SP
Planejamento & <br Preparação
PREPARAÇÃO
Avaliação do local e preparação para as atividades de escavação.
Planejamento logístico para entrega de materiais e alocação de recursos para as atividades de escavação e instalação de duto

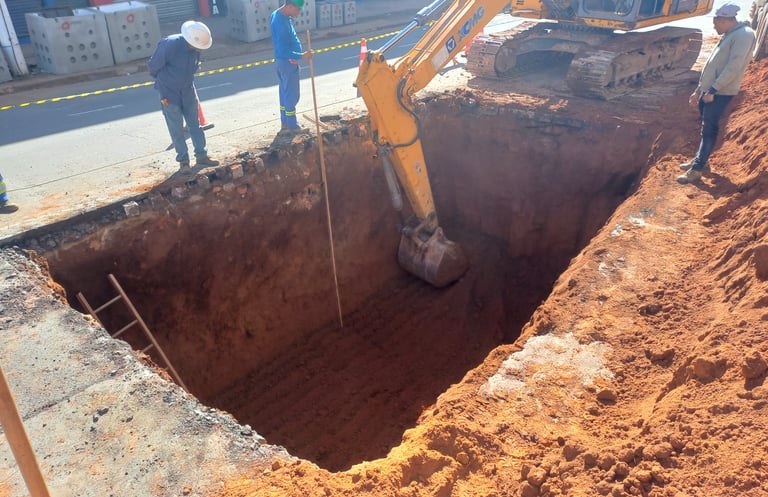

Escavação e aterro de valas para instalação de banco de dutos e caixas de passagens para redes de média tensão (MT) e baixa tensão (BT).
Preparação das valas e instalação dos bancos de dutos.
Execução de Poços &
CAIXAS DE INSPEÇÃO
Execução de 12 poços de inspeção para a rede de MT.
Execução de 40 caixas de inspeção para a rede de MT e 87 caixas de passagem para a rede de BT.
Verificação e ajustes para garantir que todas as instalações estão conforme as especificações técnicas.
Instalação &
EQUIPAMENTOS ELÉTRICOS

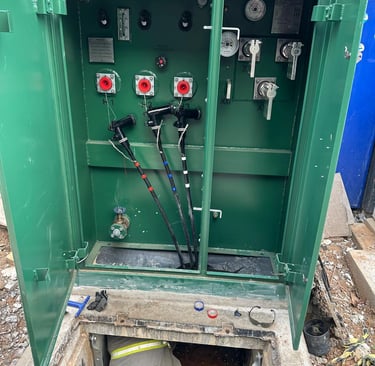

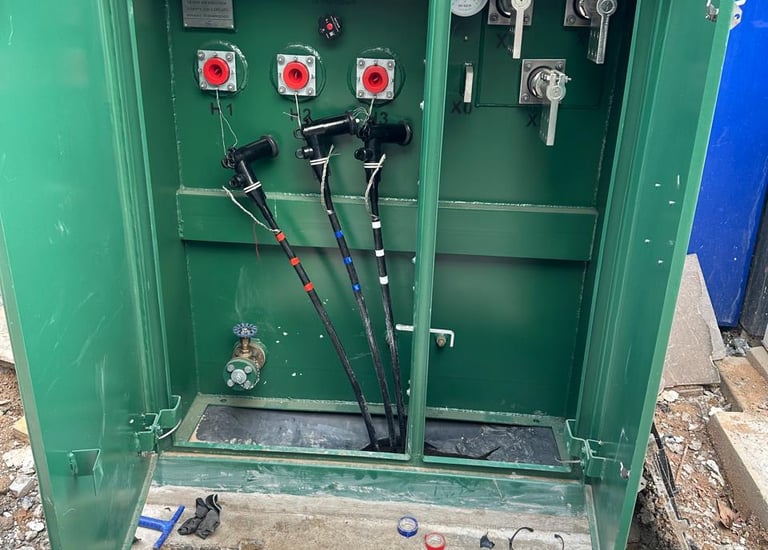

Instalação de 08 transformadores pedestais e 16 quadros de distribuição pedestal (QDP) para suportar a distribuição elétrica.

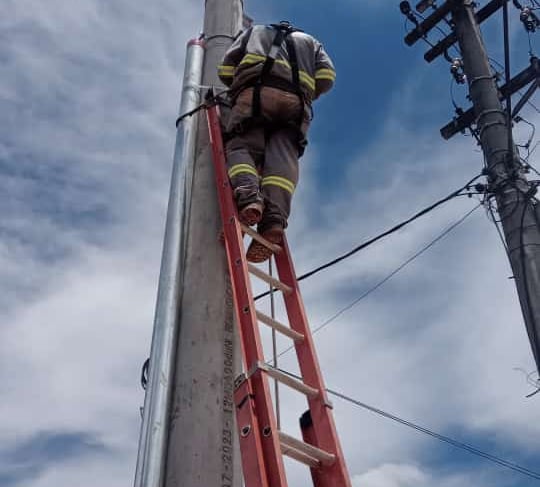

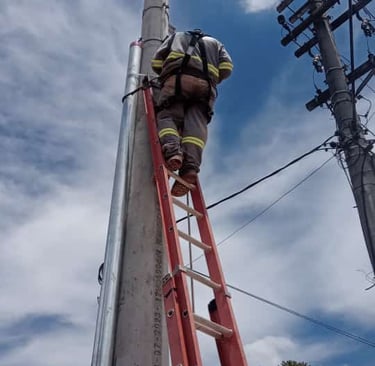

Instalação de 14 mergulhos na rede de 13.8 kV, assegurando a continuidade e confiabilidade da rede de alta tensão.
Instalação de 10 chaves submersíveis de 630 A na rede de 13.8 kV para proteção e controle.
Montagem &
LANÇAMENTO DE CABOS

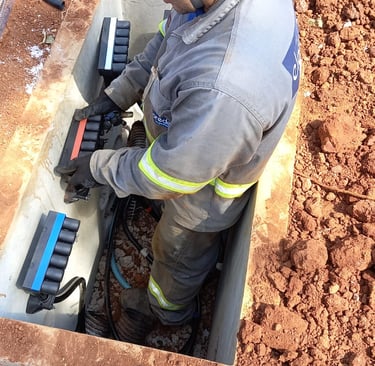

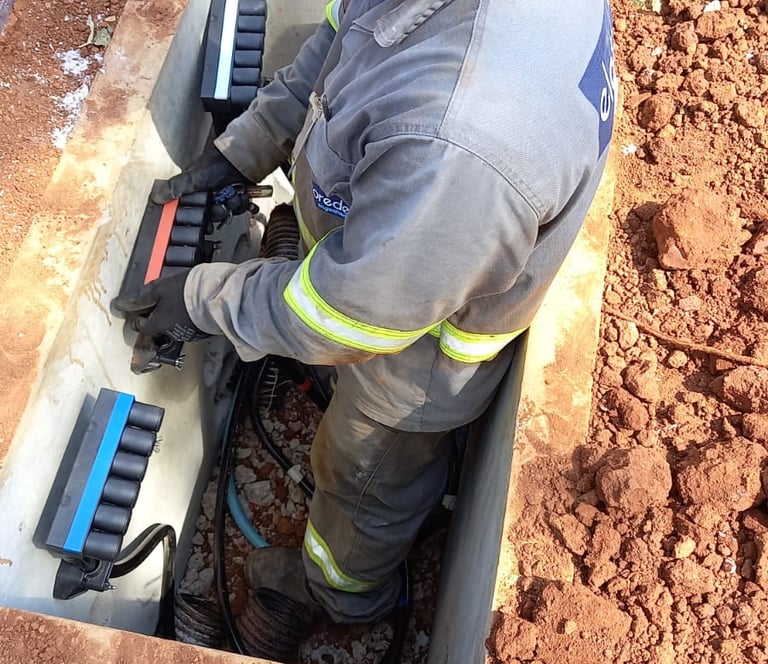

Montagem de desconectáveis de 200 A e 600 A, essenciais para a operação e manutenção segura da rede.

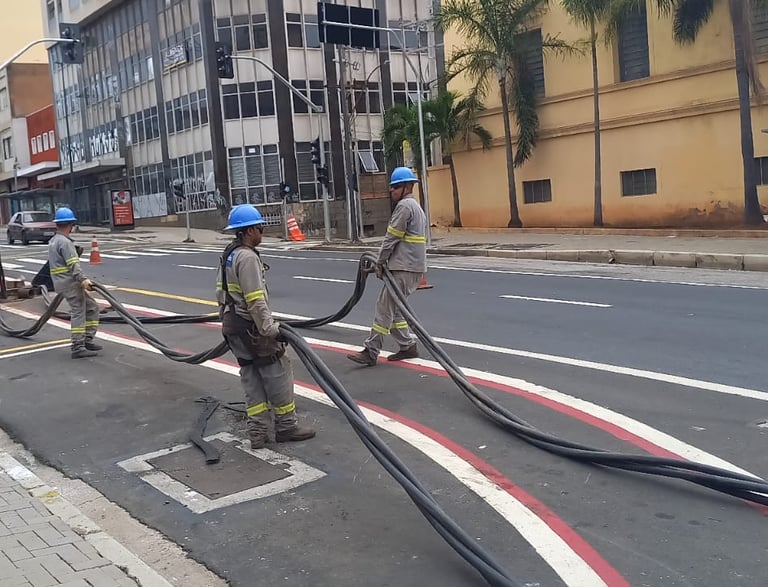

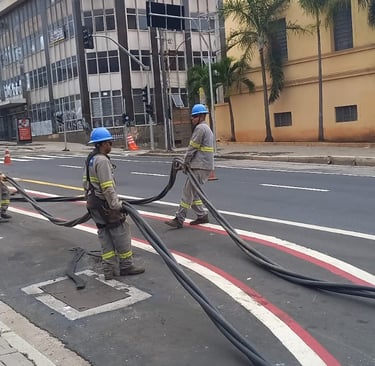

Lançamento de cabos de 400 mm² para a rede de 13.8 kV, totalizando 1 km.
Lançamento de cabos de baixa tensão (BT), totalizando 3 km, garantindo a distribuição de energia para os usuários finais.
Finalização &
ENTREGA DO PROJETO
Realização de ensaios com Very Low Frequency (VLF) para validar a integridade e a resistência dos cabos instalados.
Comissionamento e startup das redes de MT e BT, verificando a funcionalidade completa do sistema e resolvendo qualquer problema identificado durante os testes.
