CONHEÇA MAIS SOBRE O CASE,
MPD
Obra: Alden
Projeto: Construção de rede compacta aérea e subterrânea.
Local: Mogi das Cruzes - SP
Planejamento & <br Preparação
PREPARAÇÃO
Revisão dos objetivos e metas, com elaboração do cronograma detalhado.
Alocação de recursos, materiais e definição dos responsáveis pelas diferentes frentes de trabalho.

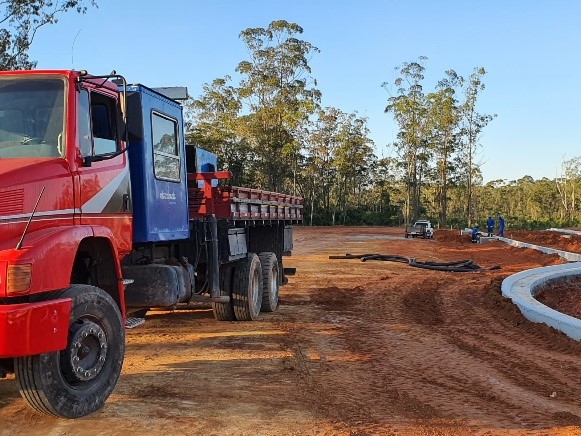

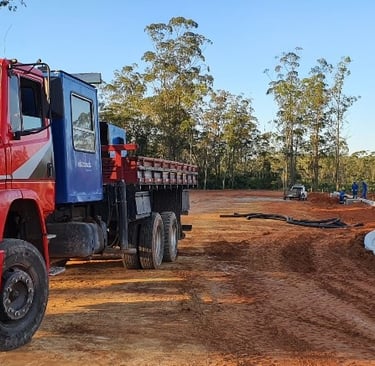

Início das escavações e preparação das valas para a instalação dos bancos de dutos e caixas de passagem para redes de média tensão (MT), baixa tensão (BT), telefonia e iluminação ornamental.
Infraestrutura de Redes &
POSTES

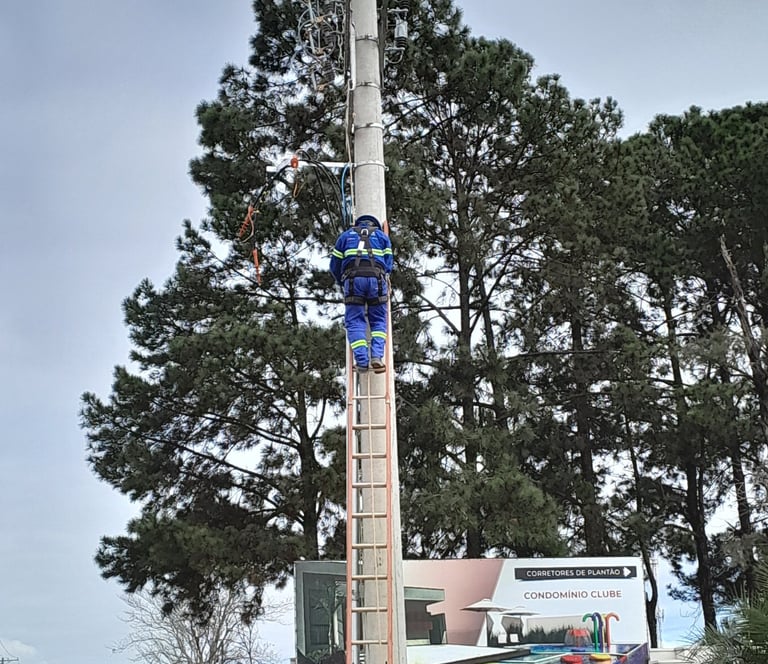

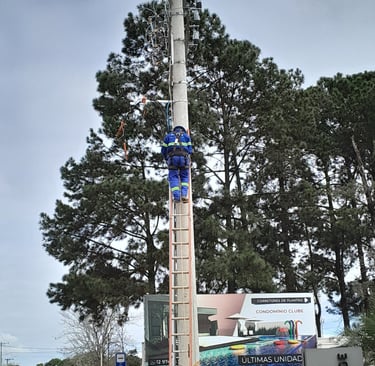

Instalação de 88 Postes de Concreto: Posicionamento e fixação para suportar as redes de MT e BT.
Estruturação Eletromecânica: Configuração das redes de MT e BT em todos os 88 postes.
2 km de Cabos de MT Trifásicos com Neutro (3F+N): Lançamento dos cabos de média tensão.
1,3 km de Cabos de BT Trifásicos com Neutro (3F+N): Lançamento dos cabos de baixa tensão.
Instalação de Transformadores &
EQUIPAMENTOS
Instalação de 05 Transformadores: Conexão e comissionamento nas redes de MT e BT.

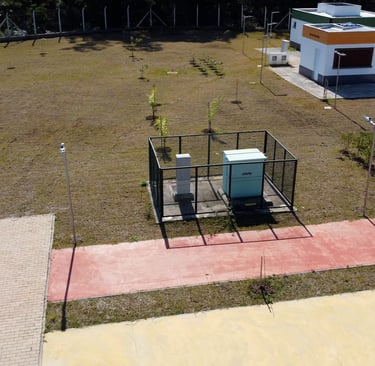

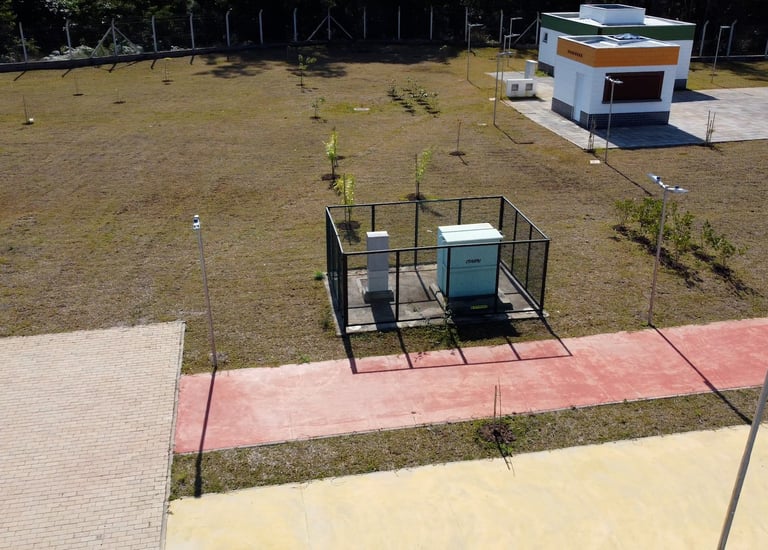

Instalação de 02 Transformadores Pedestais: Preparação e ativação dos transformadores.

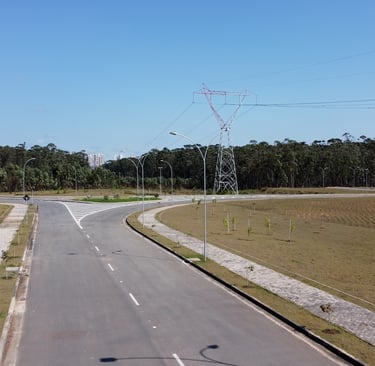

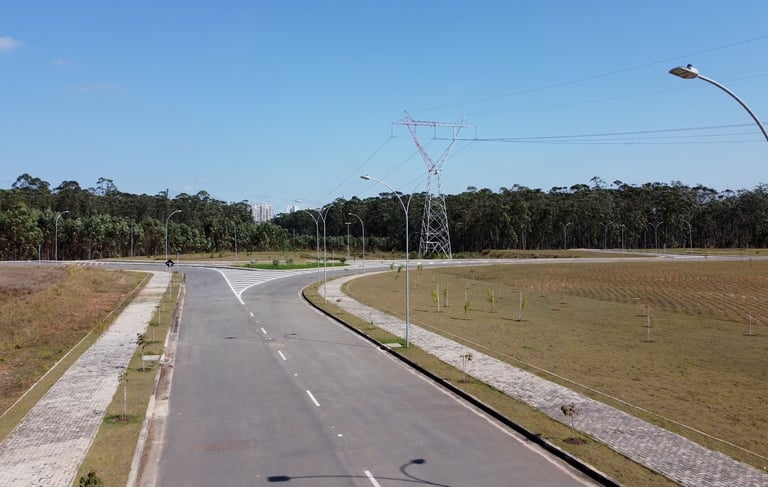

Instalação de 92 Conjuntos de Iluminação Pública: Integração e verificação de funcionamento.
Instalação de Cabos &
INFRAESTRUTURA SUBTERRANÊA
Execução de 10 Poços de Inspeção: Preparação e instalação dos poços para rede de MT.
Execução de 18 Caixas de Passagem para BT e 18 para Telefonia/Dados: Instalação das caixas subterrâneas.
1,5 km de Cabos de 35 mm² para Rede de 13.8 kV: Instalação e conexão dos cabos de alta tensão.
1 km de Cabos de Baixa Tensão (BT): Lançamento e interligação nas caixas de passagem.
Teste de Equipamentos &
ENTREGA DO PROJETO
Instalação de Desconectáveis de 200 A e 600 A: Configuração dos dispositivos de segurança.
Instalação de 02 Mergulhos em Rede de 13.8 kV: Conexão e integração na rede principal.

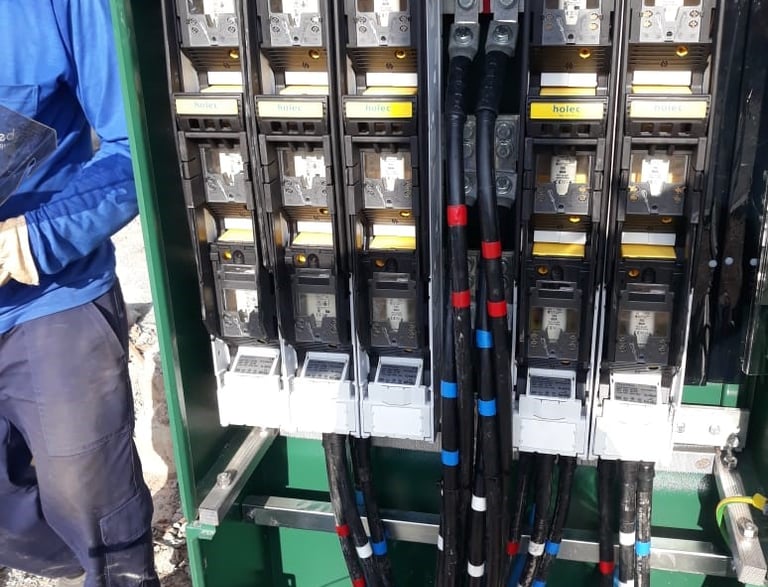

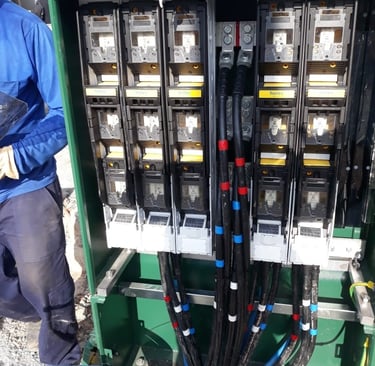

Instalação de 03 Quadros de Distribuição Pedestal (QDP): Configuração final e testes.
Instalação de 199 Postes: Posicionamento e ativação dos postes decorativos.
Realização de Ensaios com Hipot: Testes de alta tensão para assegurar a integridade dos sistemas elétricos.
Comissionamento das Redes de MT e BT: Checagem final e ativação das redes.
Interligação e Energização: Acompanhamento e validação junto à concessionária para energização completa.
