CONHEÇA MAIS SOBRE O CASE,

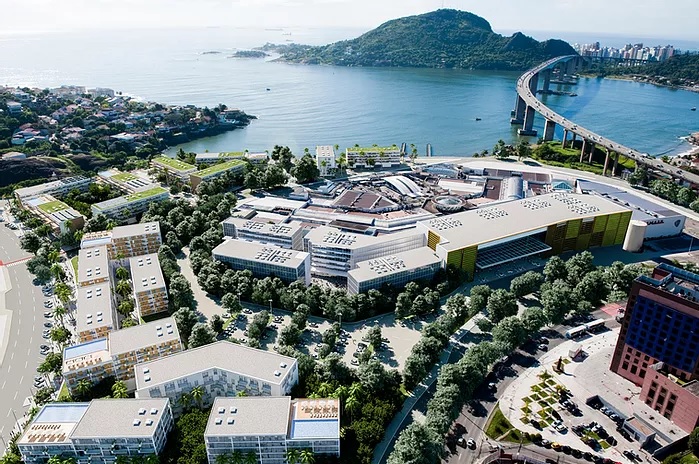

SHOPPING VITÓRIA
Obra: Shopping Vitória
Projeto: Construção de rede subterrânea
Local: Vitória - ES
Planejamento & <br Preparação
PREPARAÇÃO
Definição dos objetivos do projeto e elaboração do cronograma.
Alocação de equipes, equipamentos e materiais necessários.

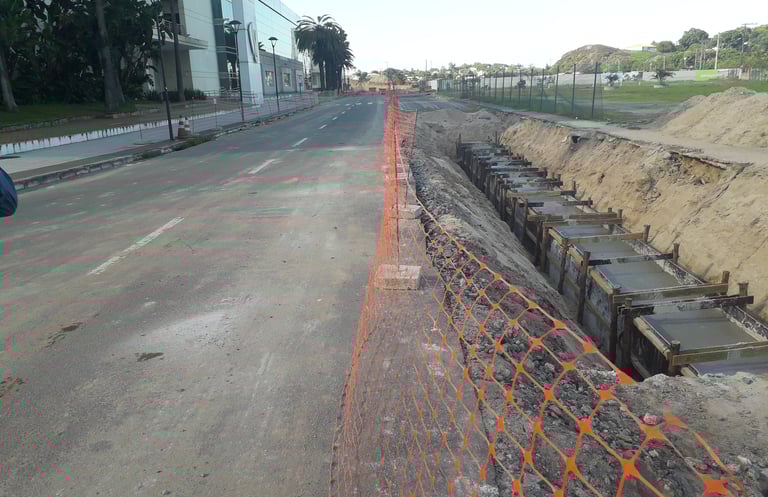

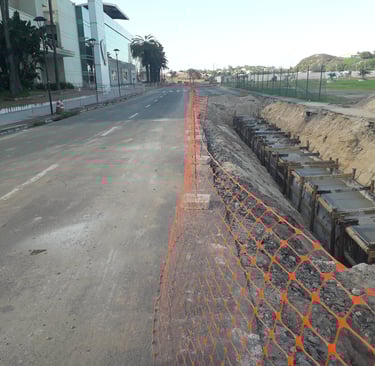

Início das escavações e preparação das valas para a instalação dos bancos de dutos e caixas de passagem para as redes de média tensão (MT) e baixa tensão (BT)..
Instalações &
EXECUÇÃO DE INFRAESTRUTURA
Instalação de 03 Transformadores Pedestais: Montagem e conexão dos transformadores às redes de MT e BT.
Instalação de 03 Quadros de Distribuição Pedestal (QDP): Conexão e verificação de funcionamento.
Instalação de Transformadores &
QUADROS
Instalação de 03 Transformadores Pedestais: Montagem e conexão dos transformadores às redes de MT e BT..
Instalação de 03 Quadros de Distribuição Pedestal (QDP): Conexão e verificação de funcionamento.
Lançamento de Cabos &
MONTAGEM DE INFRAESTRUTURA

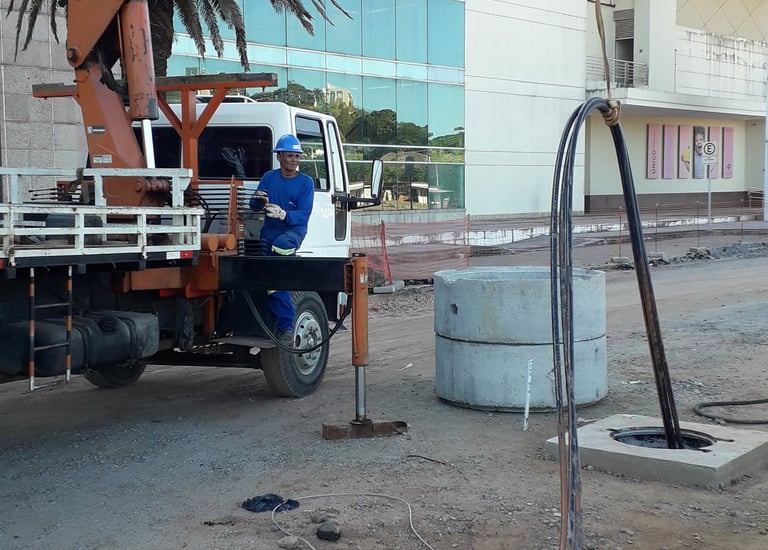

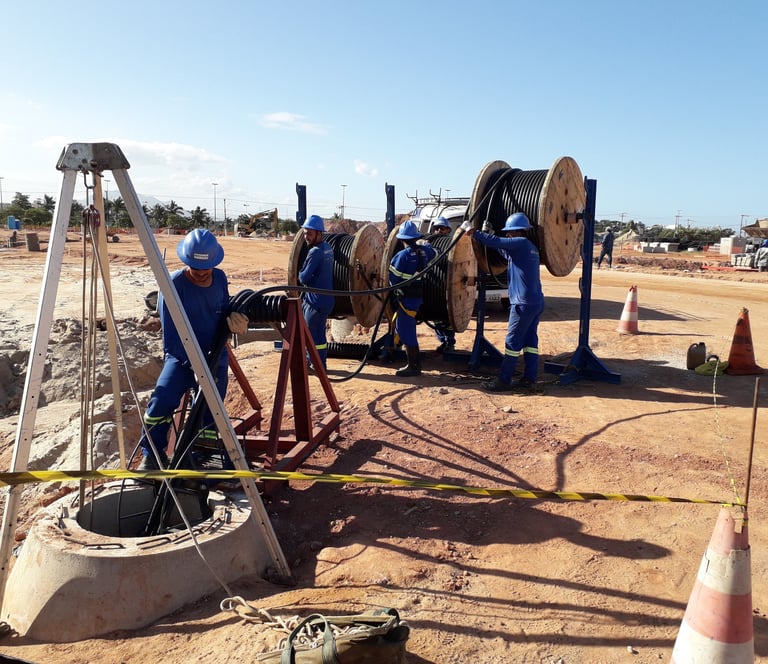

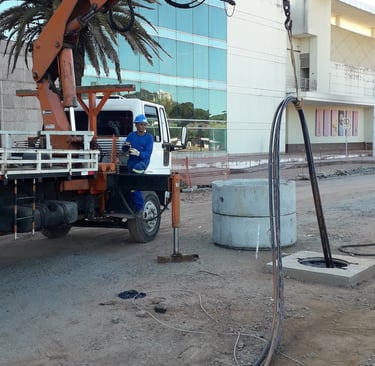

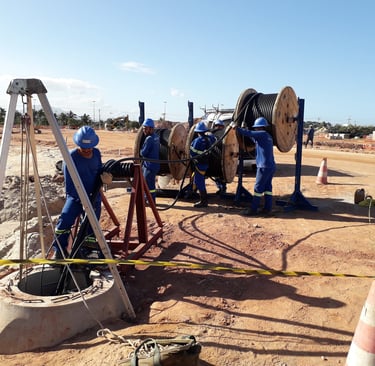

1,2 km de Cabos de 240 mm² para Rede de 13.8 kV: Lançamento dos cabos de média tensão.
1,4 km de Cabos de Baixa Tensão (BT): Lançamento e conexão dos cabos de BT.
Instalação de 03 Mergulhos em Rede de 13.8 kV: Conexão das redes subterrâneas.
Montagem de Desconectáveis de 200 A e 600 A: Instalação para segurança e manutenção.
Equipamentos Especiais &
ENTREGA DO PROJETO
Instalação de Cubículo Blindado a Gás SF-6 com Seccionadora de 630 A: Implementação para operação segura em carga de 13.8 kV.
Realização de Ensaios com Very Low Frequency (VLF): Verificação da integridade das instalações elétricas.
Verificação Final: Checagem de todos os sistemas para garantir a operação correta.
Início da Operação das Redes de MT e BT: Conclusão do projeto com a energização e operação das redes.
Acompanhamento com a Concessionária: Supervisão do processo final de interligação e energização.
